AIR6SC-600
- 小巧、敏捷
- 高速度
- 高精度
- 轻型机身
- 结构紧凑、工作空间大、较高的重复定位精度。

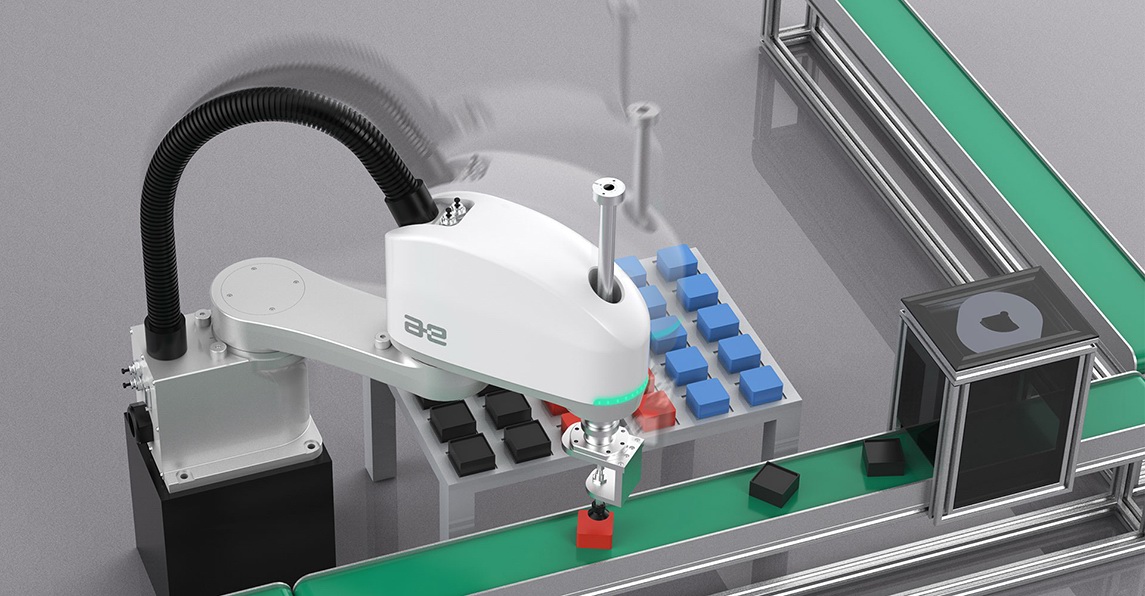

- 速度快，节拍时间短，适合快速搬运。

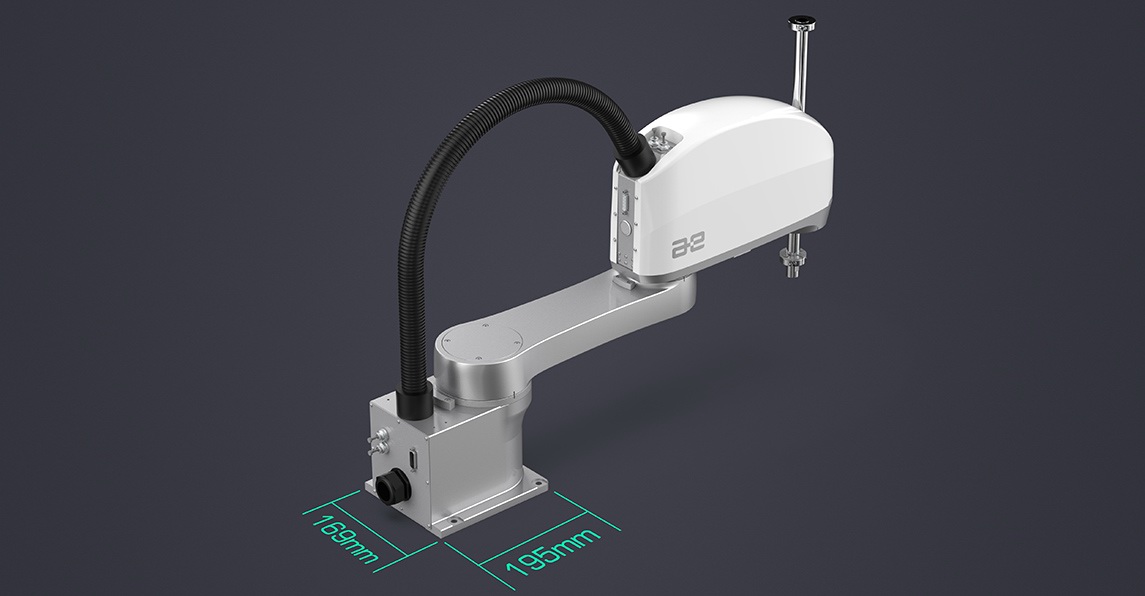

- 占地面积小，可实现大的运动范围。

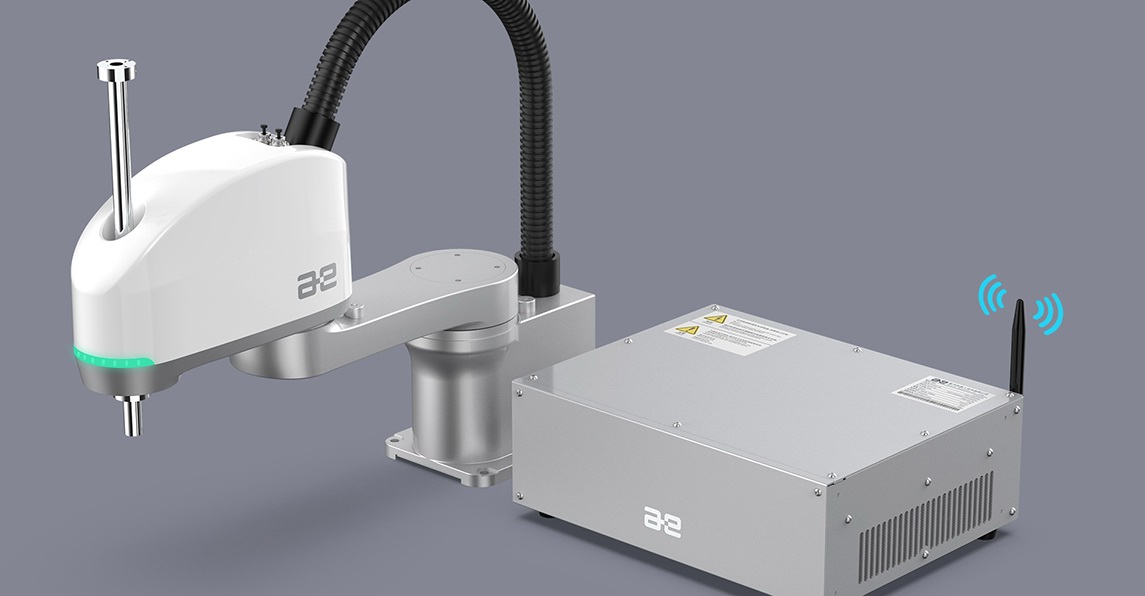

- 搭载配天inCube2S控制系统，体积小。
- 支持WIFI模块，实现数据上传、下载、实时监控。

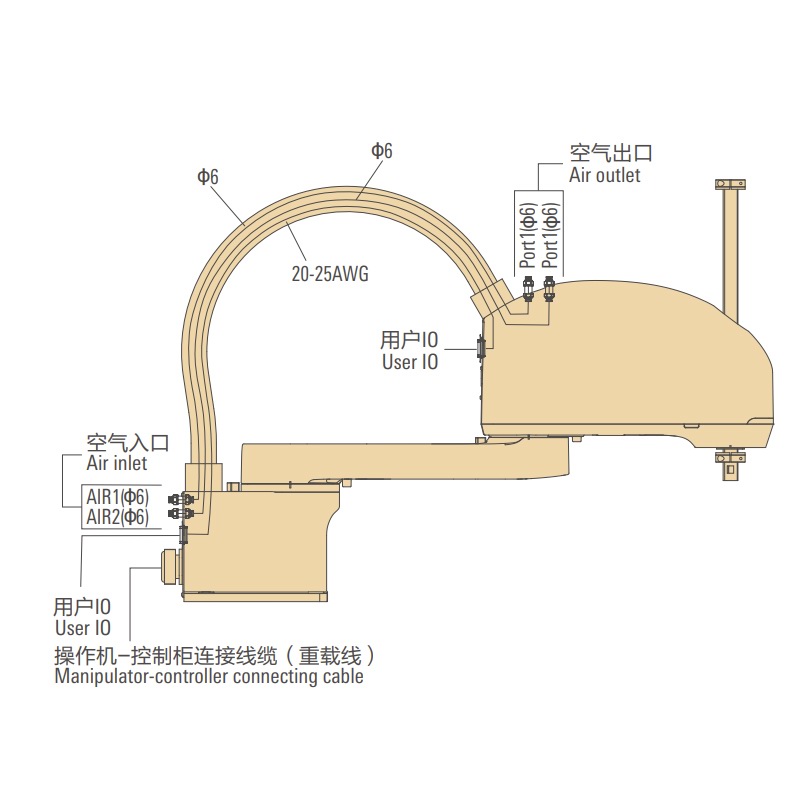

机体内配线 • 配管

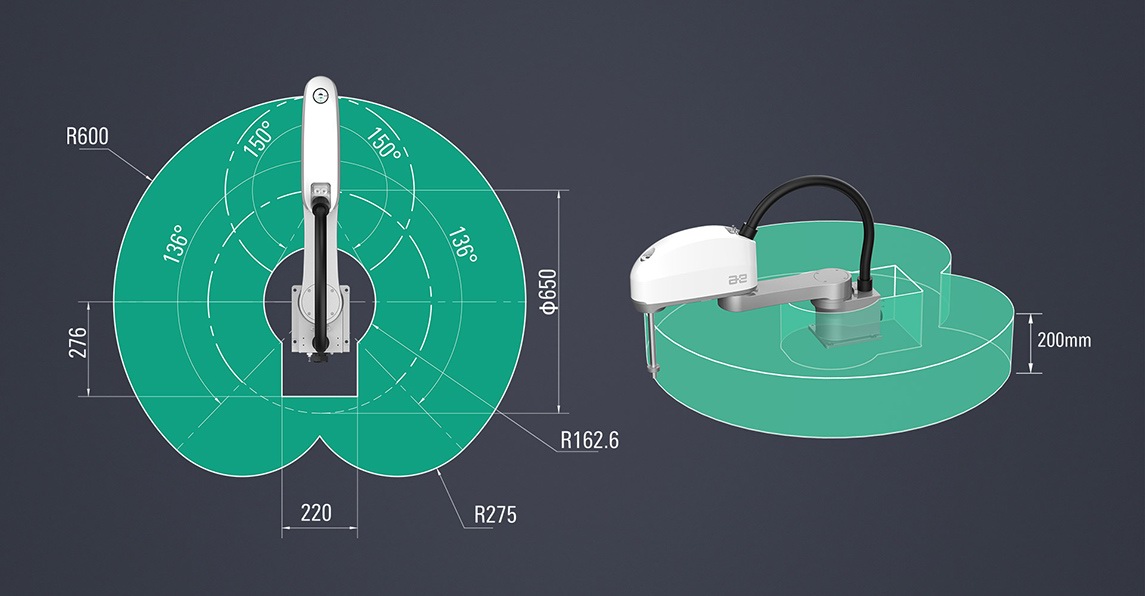

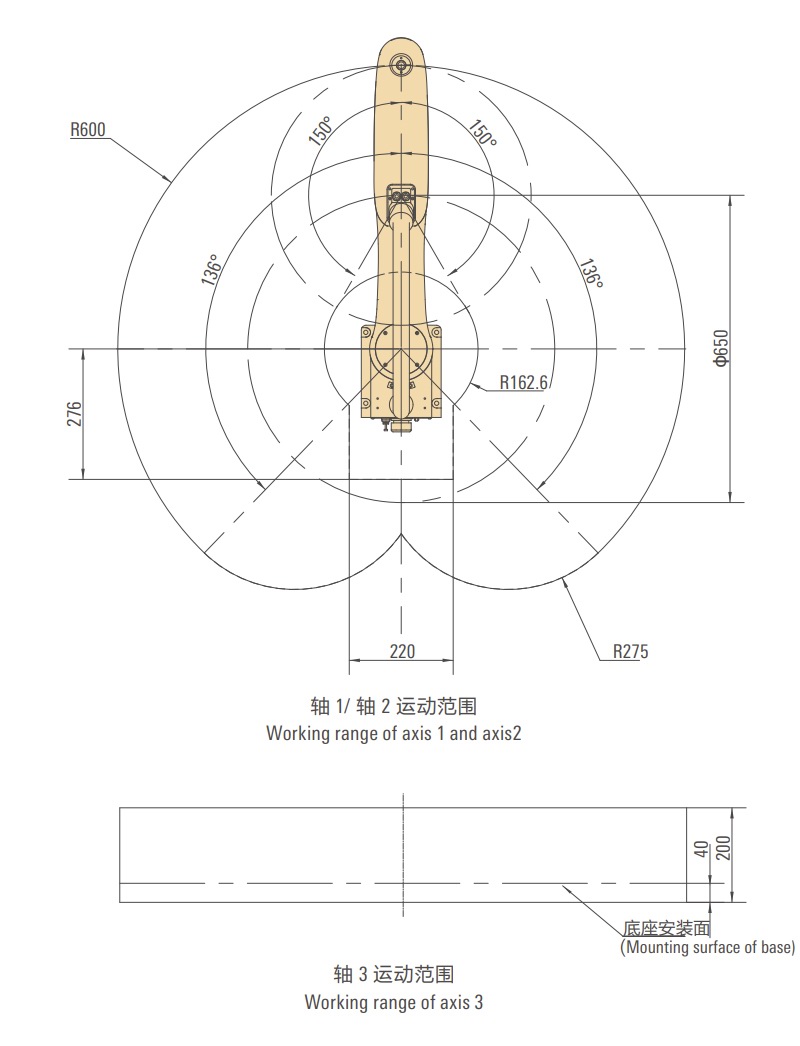

运动范围

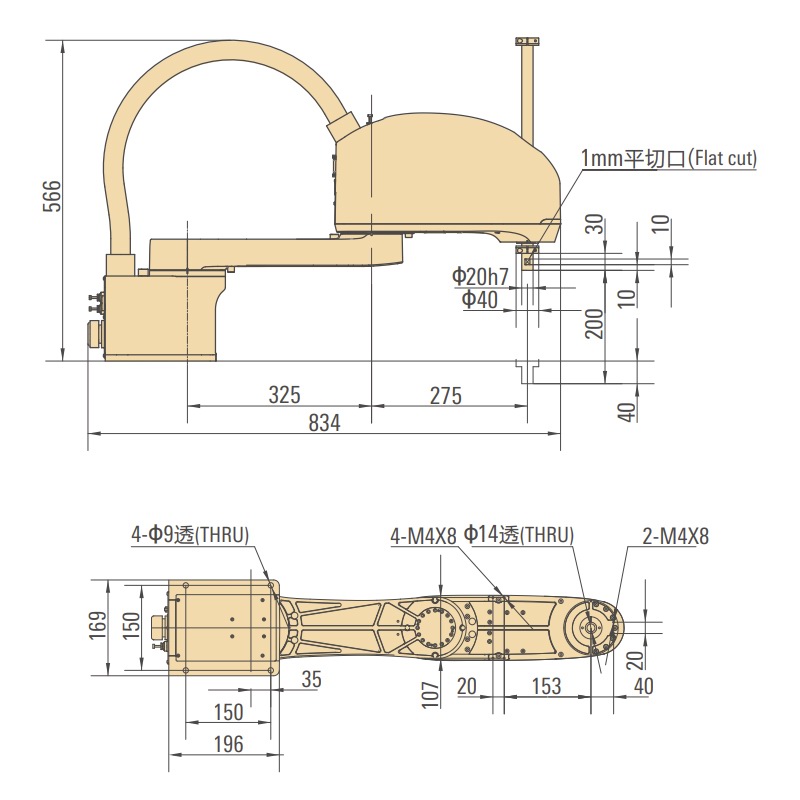

外形尺寸、夹具及底座安装图
AIR6SC-600
| 型号/Type | AIR6SC-600 | |
| 轴数/Axes | 4 | |
| 负载 / Load | 额定 / Rated load | 2 Kg |
| 最大 / Limiting load | 6 Kg | |
| 轴4允许装载的惯量 | 额定 / Rated load | 0.01 Kg·m² |
| 最大 / Limiting load | 0.12 Kg·m² | |
| 机器人本体/Manipulator | 重量 / Weight | 20.1 Kg |
| 最大运动范围 / Reach | 600 mm | |
| 重复定位精度 / Position repeatability | 轴1 、轴2 / Axis 1、Axis 2 | ±0.015 mm |
| 轴3 / Axis 3 | ±0.01 mm | |
| 轴4 / Axis 4 | ±0.005° | |
| IP 等级 Ingress Protection | IP20 | |
| 安装方式 Mounting | 地装/Floor | |
| 运动范围/Working range | 轴1 / Axis 1 | -137°/+137° |
| 轴2 / Axis 2 | -150°/+150° | |
| 轴3 / Axis 3 | 200mm | |
| 轴4 / Axis 4 | -360°/+360° | |
| 运动速度/Rotation rate | 轴1 / Axis 1 | 400°/s |
| 轴2 / Axis 2 | 650°/s | |
| 轴1+轴2 /Axis1+Axis2 | 7300 mm/s | |
| 轴3 / Axis 3 | 1100 mm/s | |
| 轴4 / Axis 4 | 2300°/s | |
| 小臂接口/Small arm interface | 电气接口/Electrical interface | 20路IO |
| 气路接口/air plug interface | 2路φ6 | |
| 适用控制柜/Controllers | inCube2S | |
| 安装条件 | 环境温度：0~40℃/Ambient temperature:0~40℃ 湿度：恒温下85%以内，无凝露/Humidity:not more than 85% at constant temperature without condensation 允许高度：海拔1000 m以下/Allowable altitude: not more than 1000m above sea level 不应有腐蚀性、可燃性、易爆性气体/No corrosive,flammable or explosive gases | |
