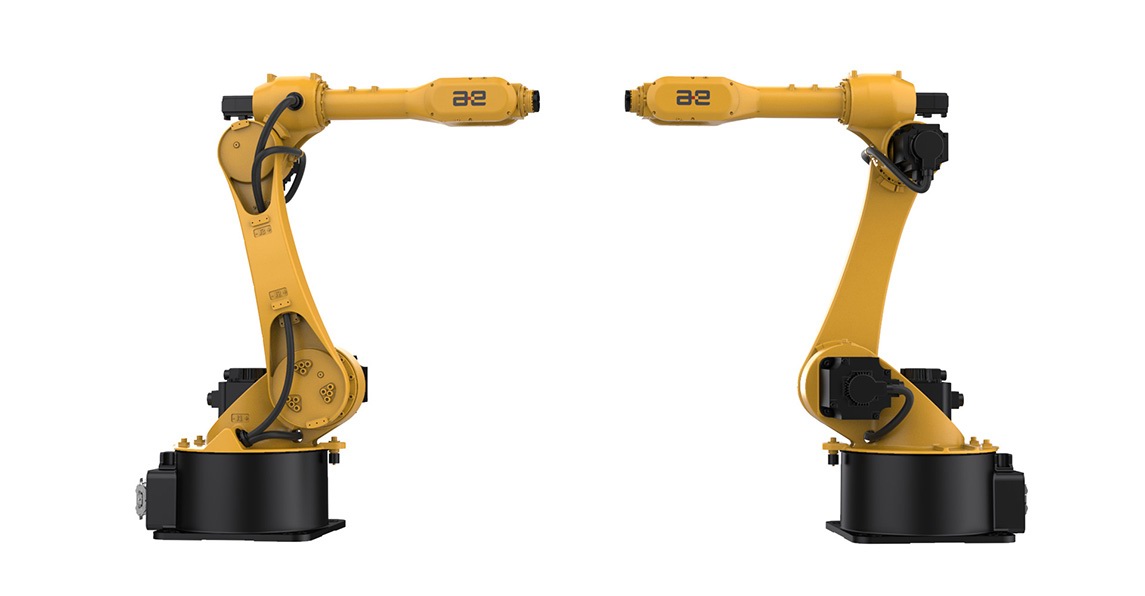

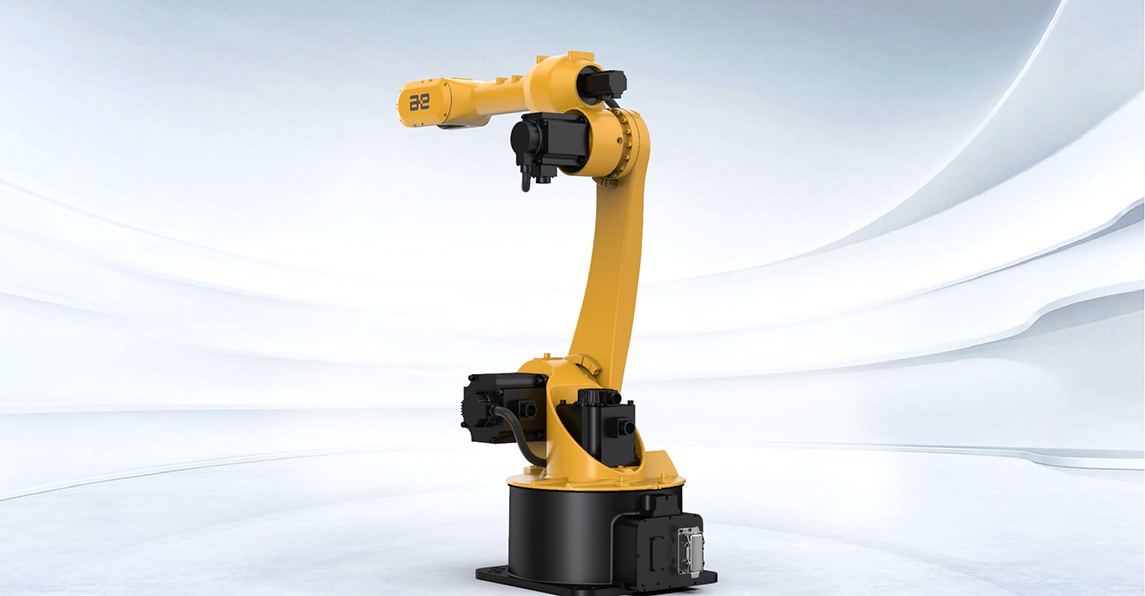

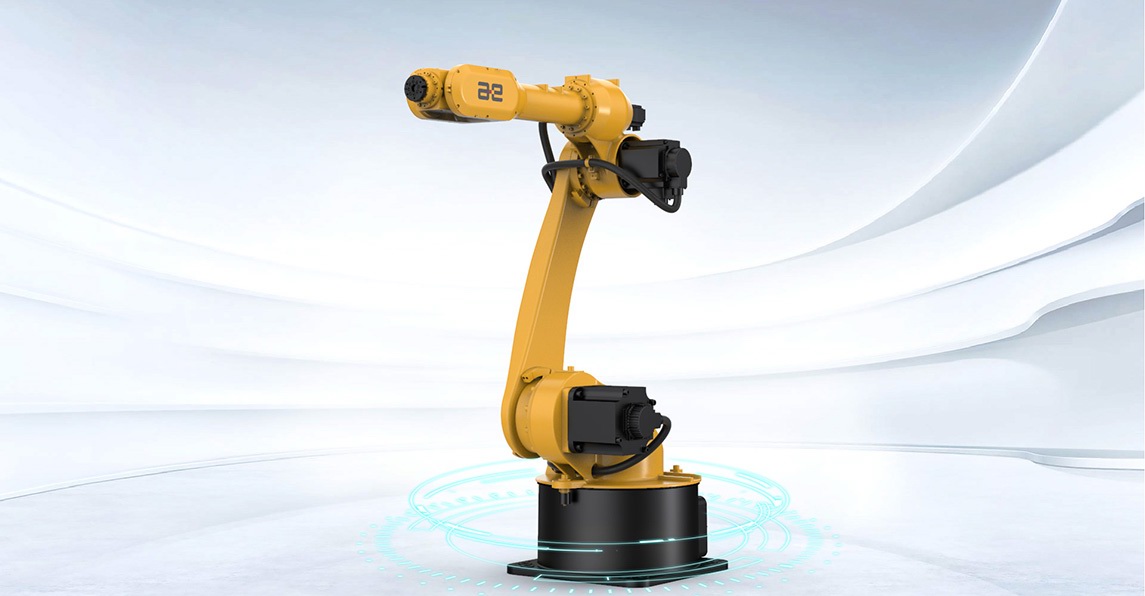

AIR25-1700
高速、高精度、高稳定性
- 高达±0.03mm的重复定位精度。
- 紧凑的机械设计，节省安装空间。
- 搭配新的二代柜 inCube22，大幅提升出力峰值。
- 主要应用于上下料、搬运、码垛、注塑、包装、涂胶、焊接等。
中空臂、内部走线设计
- 大幅度减少线缆外置所造成的手腕运动空间干扰；
- 减少线缆磨损及喷溅损坏。
灵巧的腕部设计结构、腕部高防护等级IP67
- 能够轻松应对复杂恶劣的作业环境。
规格参数
| 型号/Type | AIR25-1700 | |
| 轴数/Axes | 6 | |
| 负载 / load | 25kg | |
| 机器人本体/Manipulator | 重量 / Weight | 294kg |
| 最大运动范围 / Reach | 1702mm | |
| 定位精度/Positioning accuracy | 位置重复定位精度 / Position repeatability | ±0.03mm |
| ———— | ———— | |
| 运动范围/ Working range | 轴1 / Axis 1 rotation | -170°/+170° |
| 轴2 / Axis 2 arm | -95°/+155° | |
| 轴3 / Axis 3 arm | -95°/+170° | |
| 轴4 / Axis 4 wrist | -185°/+185° | |
| 轴5 / Axis 5 Bend | -135°/+135° | |
| 轴6 / Axis 6 Turn | -400°/+400° | |
| 运动速度/Rotation rate | 轴1 / Axis 1 rotation | 220°/s |
| 轴2 / Axis 2 arm | 220°/s | |
| 轴3 / Axis 3 arm | 170°/s | |
| 轴4 / Axis 4 wrist | 375°/s | |
| 轴5 / Axis 5 Bend | 465°/s | |
| 轴6 / Axis 6 Turn | 755°/s | |
| 适用控制柜/Controllers | inCube22 | |
安装条件
环境温度：5~45℃
湿度： 恒温下 95% 以内，无凝露。
允许高度：操作机正常工作环境的海拔高度不应超过 1000 米（在 1000 米 -4000 米高度范围内，操作机应降额使用）。
不应有腐蚀性、可燃性、易爆性气体。
* 若去除机械限位，运动范围可达 -180°/+180°。

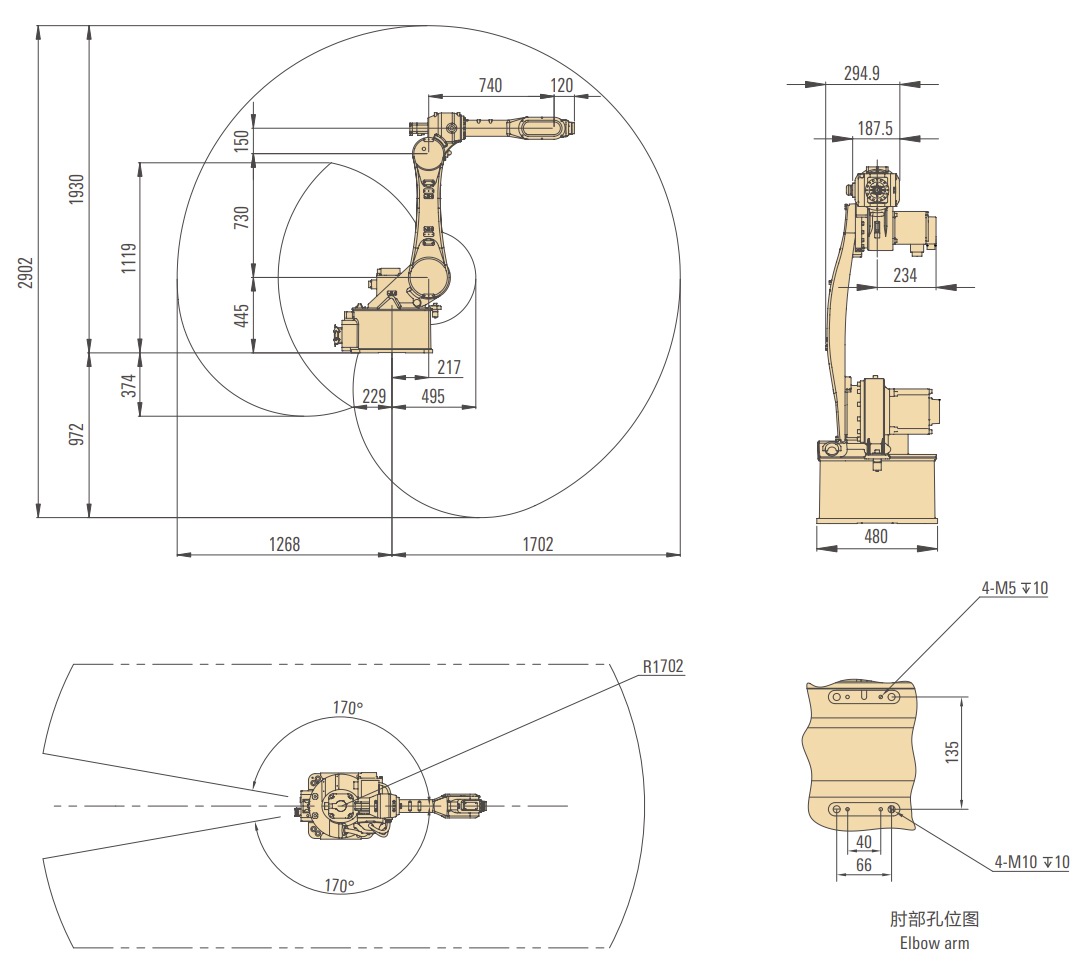

外形尺寸及运动范围

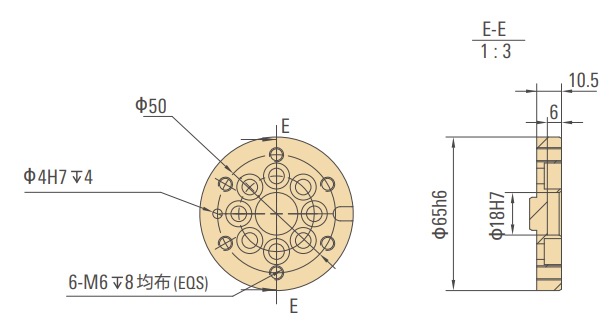

法兰图

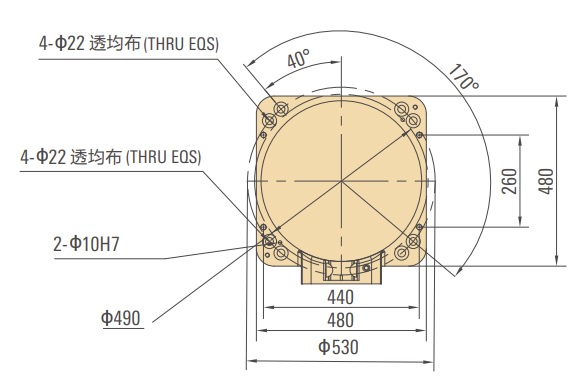

底座安装图
